医院污水处理方式应根据其污水性质和排放条件进行正确选择。当医院污水排到具有污水处理厂的市政污水管道时,在预处理后,可采用一级处理工艺流程(图2—2)以节省工程投资;而当医院污水直接排到水体时,应根据环保部门的有关规定及水体的用途,进行严格的二级处理(工艺流程见图2—3)。另外,医院的排水系统宜做到污水与雨水分流、居住区污水与医疗区污水分流、放射性污水与非放射性污水分流、传染病区污水与其他病区污水分流。
一、预处理 废水的预处理是以去除废水中大颗粒污染物质和悬浮在废水中的油脂类物质为目的的处理方法。常见的预处理设施包括格械他、沉砂池、闹油他及调节池等。 1.格栅池 格栅池中设有格栅或筛网,将由金属栅条构成的格栅和金属筛(网)设备安装在废水处理流程的前端,用以去除废水中较大的悬浮物、沼浮物、纤维物质和固体颗粒物质,从而保证后续处理构筑物的正常运行,减轻后续处理构筑物的处理负荷。 常用的机械格械设备:链条式格棚除污机、循环齿耙除污机、转臂式弧形格栅、钢丝绳牵引式格栅除污机。 常用的筛网设备:固定式筛网(水力筛)、旋转筒筛。 格栅池内设有格栅或筛网,是为了拦截污水中较大的杂物和悬浮物.防止这些杂物堵寒水泵和影响下一步的处理工艺过程。医院污水中所含有的杂物非常多面复杂,对后续处理影响较大,因此格栅作为污水处理的第一道防线具有特殊的重要意义。 然而,由于医院污水处理规模小,经费有限,格栅和格栅池的设计和管理往往被忽视。格栅池应便于格栅的放置和清渣,一般设在医院污水处理站污水进口处,按照格栅的大小,设计成矩形。 格栅一般是由具有一定间距排列的栅条和框架组成,根据栅条间的间隙大小可分为粗格栅和细格栅。按照格栅截留栅渣后格栅的清渣方式可分为机械清渣格栅和人工清渣格栅。近年来小型污水处理站也常采用格网来截留污水中的污物。格网一般是由不锈钢丝网和框架构成,置于污水进口处或处理设施前面,利用人工或水力机械清渣,去除污水中较小的悬浮物。格网的孔径一般为16—100目,置于生物滤池或接触氧化他之前,防止滤料堵塞;设置在消毒他之前可提高消毒效果和减少消毒剂的用量。 医院污水处理使用的粗格栅的间距为15—40mm。设计手册提供的按水泵口径来确定栅条的间距为:水泵口径<200mm的,栅条间距为15—20mm;水泵口径为250—450mm的,栅条间距为20—40mm。对于医院污水的消毒处理或生物处理来讲,采用细格栅和格网更为有利。细格栅的栅距可取5—10mm。细格栅最好采用机械清渣,以保证正常的过水量。 格棚的栅条形状对于污物截留、治渣和防止堵塞等都有很大影响。过去常用的栅条形状有矩形、长方形、圆形等个同形式。研究表明,迎水面为半圆形或圆形栅条容易被污物堵塞或将污物卡在栅条空隙内,从而不易将空隙内截留的污物清除。理想的栅条应该是梯形的,栅条底边大的’面为迎水面,小边为背水面,即栅缝小的一面为迎水向,梯形栅条格栅断面小意如图2.4所示。这种形式的格栅,不但容易截留污染物,而且不易堵塞,易于清渣。
人工清除格栅是由一定栅距的栅条排列在一个框架内的箅子结构,其宽度为700—1000mm,长度1500一2000mm,如图2—5所示。人工清除格栅构造简单,价格低廉,可根据处理水量大小和水质情况设计制造。其材料一般使用碳钢涂以防腐涂料。
机械格栅主要是利用机械自动消除栅渣。如前所述,医院污水中所合的污物较多,特别是后续处理对水质要求较高,一般的租格栅往往不能满足要求,需要采用细格栅,细格枷截f;量大,必须及时清除栅渣,此时采用机械清除格栅机是非常有利的 策些大型医院的综合污水处理已采用机械清除的纫格栅进行预处理,效果很好。根据其情渣方式不同,机械格栅有钢丝绳牵引式、仲缩臀式、旋转式等不同形式。 筛网也广泛用于小型生活污水处理的预处理。筛网的孔径一般为16—100目。常用的形式有固定平面式水力筛网、固定曲面式水力筛网和转筒筛网等型式。固定平面式水力筛网处理城市污水可去除悬浮物5%一25%,水力负荷达36—144m3/(m·h)。 医院污水处理站的格栅池往往和集水井或调节池合建。在集水计或调节池的进水处设置格栅池和安放格栅。格栅一般倾斜放置,与水平成50度-75度夹角。污水通过格栅的水头损失一般为0.08一0.15m,格栅前进水管渠内污水流速为0.4一0.9m/s,通过格栅的水流速度为0.6—1.0m/。人工清除格栅,其格栅顶部要设置工作平台,应高出栅前设计水位0.5m。工作台上设置盛放栅渣的容器,栅渣应按传染性污钩处置.机械格栅、格栅池设计按设备厂商所提供的样本和操作要求,合理设计。栅渣量根据格搬栅隙的大小有所 不同.一般可按0.1一0.2m3/l000m3污水栅渣计算。 2.沉淀(砂)池 沉淀是一种应用最广泛的利用密度差将悬浮颗粒从水中去除的操作。沉砂的作用是从废 水中分离密度较大的无机颗粒。按照沉淀他的设置位置和使用功能,可分为两种类型。在生 物处理构筑物前的,主要去除污水中非溶解性的杂质,称为一次沉淀池或初沉池;在久物处 理构筑物后的,主要去除生成的活性污泥、生物膜等有机恩9g物,称为二次沉淀池或最终沉淀池。沉淀池按照工作状态,可分为连续式和间歇式两种。问歇式沉淀他用来处理少量污水,实际工程上,一般都采用连续式沉淀池。 按照悬浮物颗粒密度与液体密度的不同,将其从液体中分离出去的方法,统称重力分离至:更力分离法义可分为两大类,当颗粒密度比掖体密度大时,颗粒将从液体中沉淀下来,称沉降分离(或称沉淀、澄清);当颗粒密度比液体密度小时,颗粒将从液体中浮出与之分离,称上浮分离(或称气浮),如油从水中的分离*沉降分离又可分为自然沉淀和凝聚沉淀。自然沉淀是不加任何凝聚物质,而自行沉淀的;如遇到出水悬浮物要求较严格,而污水中含有胶体颗粒或悬浮颗粒过于细小(如<1um)不易下沉或下沉速度极慢时,则需往水中投加化学药剂,促使小颗粒凝聚成人颗粒而进行重力分离,这种分离方法谓之化学凝聚法,化学凝聚中的固液分离可以在沉淀池中进行,也可以在气浮池中进行;在沉淀池中进行的称混凝沉淀,在气浮池中进行的称混凝气浮。 医院污水中所含污染物成分比较复杂.有溶解性的和悬浮性的。就悬浮物而言,一般常包括泥砂、黏土、腐殖质、淀粉、纤维等杂质,以及病毒、细菌、藻类等生物。其颗粒大小、形状、密度、性质各异。在污水的—级处理和二线处理设计中,常采用沉淀池或气浮池将这些悬浮颗粒从污水中分离出去。 3 水质水量调节池(调节他) 调节池也称均和池。其目的是调节均和废水的水质和水量,在废水处理过程中可以进—步起到以下作用; 1、提供对有机物负荷的缓冲能力,防止生物处理系统负荷的急剧金化i 2、控制pH值,以减小中和作用中的化学品的用量; 3、减小对物理化学处理系统的流量波动,使化学品添加速率适合加料设备的定额; 4、当汇污水时,仍能对生物处理系统继续输入废水; 5、控制向市政系统的废水排故,以缓解废水负荷分布的变化; 6、防止高浓度行毒物质直接进入生物处理系统。 调节池根据调分功能可以分为水量调节池和水质调节他。 调节池有定存积调节他和可变容积调节池两种。可变容积调节他的进水量是变化的,而出水量可保持 定,其最小容量可根据医院污水实测的污水流量日变化曲线汁算。在缺少资料的情况下,医院污水调节他的容积可为4—6h的污水平均流量。 在调节池内通常要进行混合,其目的是使在相同时段流入池内的废水都能达到完全混合的要求、使废水在水质浓度和组分上的变化得到均化,减轻由于水质变化对处理设备的冲击。通过混合或曝气,还可防止可沉降的固体物质在池中沉降下来和出现厌氧情况。同时还有预曝气的作用,废水中的还原性物质可以被氧化,吹脱去除可挥发件物质,而BOD可因空气气提而减少,减轻曝气池负荷,还能改进初沉效果。常用的混合方法有水泵强制循环、空气搅拌、机械搅拌、穿孔导流槽引水。 调节池通常设在地下,经化粪池和其他排水设施排出的污水经管道自流入调节池。调节池可与格栅池、泵的吸水井合建。调节池一般采用钢筋混凝土结构。池底有1%的坡度,坡向出水口方向,调节池顶部设有检查井口,池壁设爬梯。如同时做集水井和泵的吸水井用、应按所选用的污水泵要求进行安装,并设置液位信号器,自动拧制水泵的开停(如图2-15所示)。 调节池中污水在池内停留时间较长,一些悬浮物将沉淀下来,因此调节他应考虑排泥和清理的问题。 4 除油(脂) 废水中的油类按其存在形式可分为浮油、分散油、乳化油和溶解油四类。浮油油珠粒径较大,一般大于100um,易浮于水面,形成油膜或油层;分散油油珠粒径一般为10-100um,以微小油珠悬浮于水中,不稳定,静置一定时间后往往形成浮油;乳化油油珠粒径小于10um,一般为0.1—2um,往往因水中含有表面活性剂使油珠成为稳定的乳化液;溶解油伯珠粒径比乳化油还小,有的可小到几纳米,是溶于水的油微粒。油类对环境的污染 主要表现在对生态系统及自然环境(土壤、水体)的严重影响。常见的浮油和分散油处理的除油设备与装置有以下几种: ①油水分离设备:隔油池(平流板式、平行板式、倾斜板式、小型隔油池)、混凝除油罐、粗粒化除油罐、聚结斜板除油罐、格雷维尔除袖器、气浮除泊。 ②撇油器。 ②污油脱水设备:带式除油机(立式、卧式、倾斜式)、脱水耀(卧式、立式)。 二、医院污水一级处理工艺流程 医院污水处理、一级处理和氯化消毒的典型工艺流程是;来自病区和其他含菌污水通过排水管道汇集到污水处理站,对于粪便污水应先通过化粪池沉淀消化处理,然后进人污水处理站。处理站设有格栅、调节池、计量他、提升泵和接触池。消毒剂通过与水泵联动或与虹吸定量池同步定量投加至待处理污水中,通过管道或专用设备充分与污水混合后,进入接触池,在接触池内污水和消毒剂通过一定时间的接触达到水质净化和消毒要求之后排放。化粪池或沉淀池产生酌沉淀污泥按规定进行定期清除和消毒处理,一级消毒处理典型工艺流程如图2—16所示。

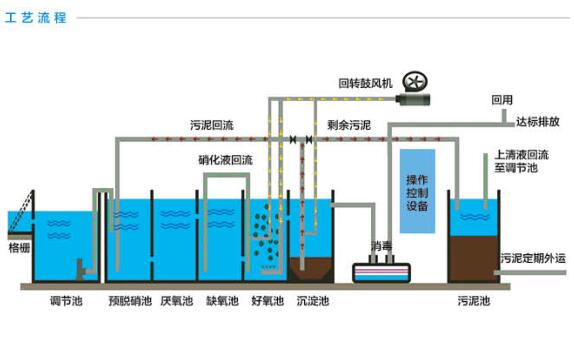

三、医院污水二级处理工艺流程 医院污水处理属小型污水处理工程,一般小型生活污水二级处理工艺都可适用于医院污水处理。常采用的二级处理方法有,生物转盘法、生物接触氧化法、射流曝气法、塔式生物滤池、氧化沟法等。近年来根据处理水质要求不断提高和处理技术的进步,还发展了一些改进的或是行替代的生物处理工艺,如SBR法、A/O法、A2/O法、水解酸化法、AB法等,医院污水二级处理流程分别如图2—18、图2—19所示。
|
